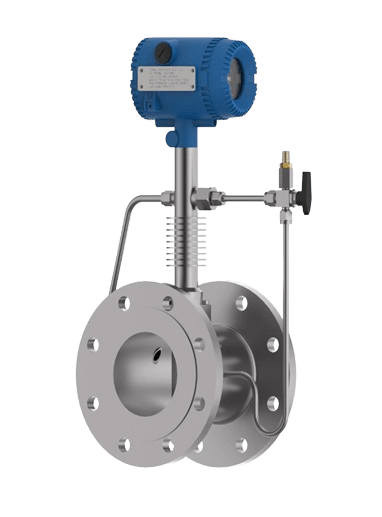

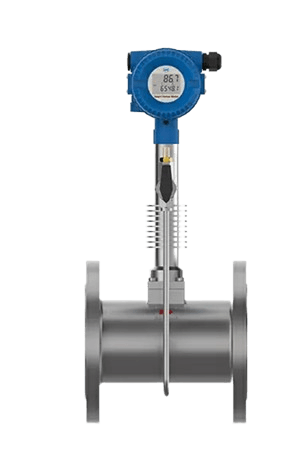

FLUJÓMETRO VORTEX
Características Generales
◉ Estructura integral inteligente con compensación de presión y temperatura
◉ Adecuado para una amplia variedad de aplicaciones con medios de vapor, gas y líquido.
◉ Sin partes móviles, alta confiabilidad y durabilidad.
◉ Sensor piezoeléctrico aislado del fluido de proceso.
◉ Mensajes de error mostrados para flujos erráticos y flujos fuera de los rangos calibrados
DETALLE DEL PRODUCTO
El caudalímetro de vórtice inteligente GPE F4001 (también llamado caudalímetro de desprendimiento de vórtices) es un instrumento versátil que calcula el caudal másico, el caudal volumétrico, la temperatura, la presión y la densidad de cualquier líquido, gas o vapor a través de una tubería. Se utiliza ampliamente en diversas industrias, como la petroquímica, la química, la farmacéutica, la alimentaria y la de tratamiento de agua y aguas residuales.
Calle Vortex de Karman
Este caudalímetro funciona según el principio de la Calle de Vórtices de Karman: cualquier medio que pasa por la tubería fluye alrededor del cuerpo del acantilado y genera una serie de vórtices alternados a cada lado del mismo. Este fenómeno se conoce como Desprendimiento de Vórtices. Estos vórtices se desprenden aguas abajo del cuerpo del acantilado y se disipan a medida que avanzan.
tubos de caudal para la vibración, lo que genera señales de pickoff. El transmisor de señales se utiliza con un procesador digital de señales (DSP) y un circuito de balance dinámico de vibraciones (DVB) para ofrecer una respuesta rápida y una medición precisa. Además, la configuración de nodos in situ, el diagnóstico y el registro de datos se gestionan fácilmente mediante comunicación HART o Modbus RTU.
| Tamaño | 1/2” a 12” (DN15 mm a DN300 mm) |
| Conexiones de proceso | oblea (estándar), con brida; inserción; |
| Temperatura del proceso | 23~482 °F (-5~+250 °C) (con pantalla LCD) |
| Presión de funcionamiento | 232 psi (1,6 MPa) estándar; hasta 928 (6,4 MPa) opcional |
| Rango de velocidad | |
| Líquidos | 2~20 pies/s (0,6~6 m/s). |
| Gas y vapor | 23~148 pies/s (5~65 m/s) |
| Exactitud | 1,0% para líquido; 1,5% para gas y vapor |
| Repetibilidad | 0,33% para líquido, 0,5% para gas |
| Relación de reducción | 10:1 (líquidos) |
| Materiales | Acero inoxidable # 304 |
| Salida de señal | Salida de pulsos, 2 cables 4-20 mA CC, V CC, RS484 (Modbus RTU), bus de campo de base HART. |
| Copia de seguridad de RAM | Batería de litio, 3,6 V CC |
| Protección de la vivienda | IP65; IP67 para opciones Clase I, Div. 1, Grupos B, C y D listados para zona peligrosa |
| Unidades de visualización | m3/h, kg/h |
| Teclado | Tasa, Total |
| Fuente de alimentación | aislado 14~36 VCC o batería para uso local |
| Trazable al NIST | SÍ |
| Almacenamiento de datos | Almacenamiento EPROM hasta 5 años |
| Registrador de datos | Lectura, muestreo Times 0,5 S |
Se utiliza para medir gases, vapor y líquidos. Procesos de limpieza y esterilización (SIP y CIP) en las industrias alimentaria, de bebidas y farmacéutica.
Se utiliza en diversas industrias como la petroquímica, la de agua y aguas residuales, la de alimentos y bebidas.
